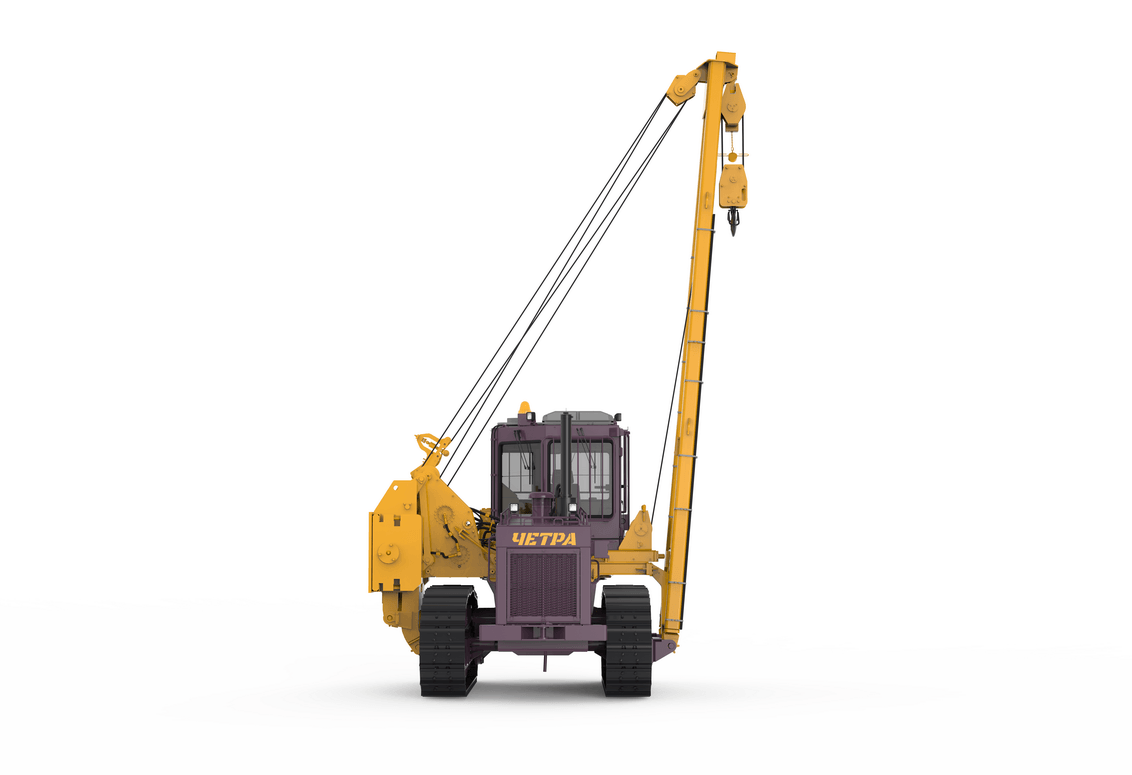

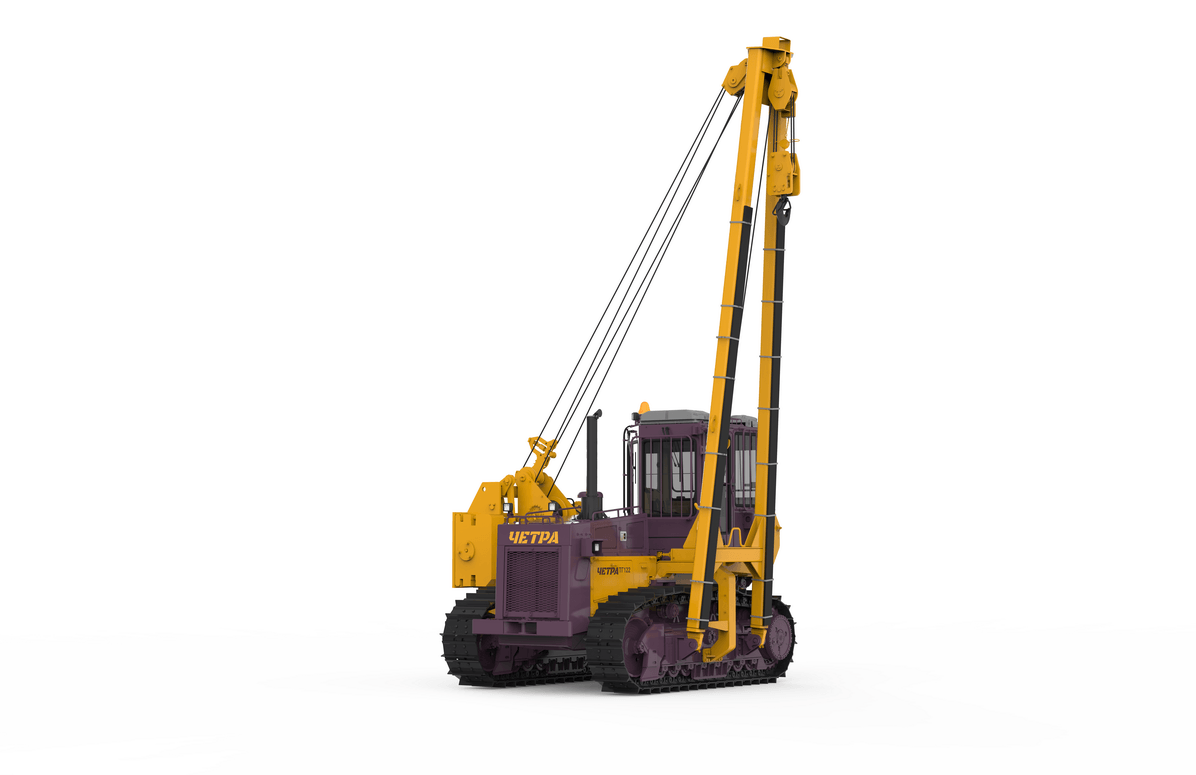

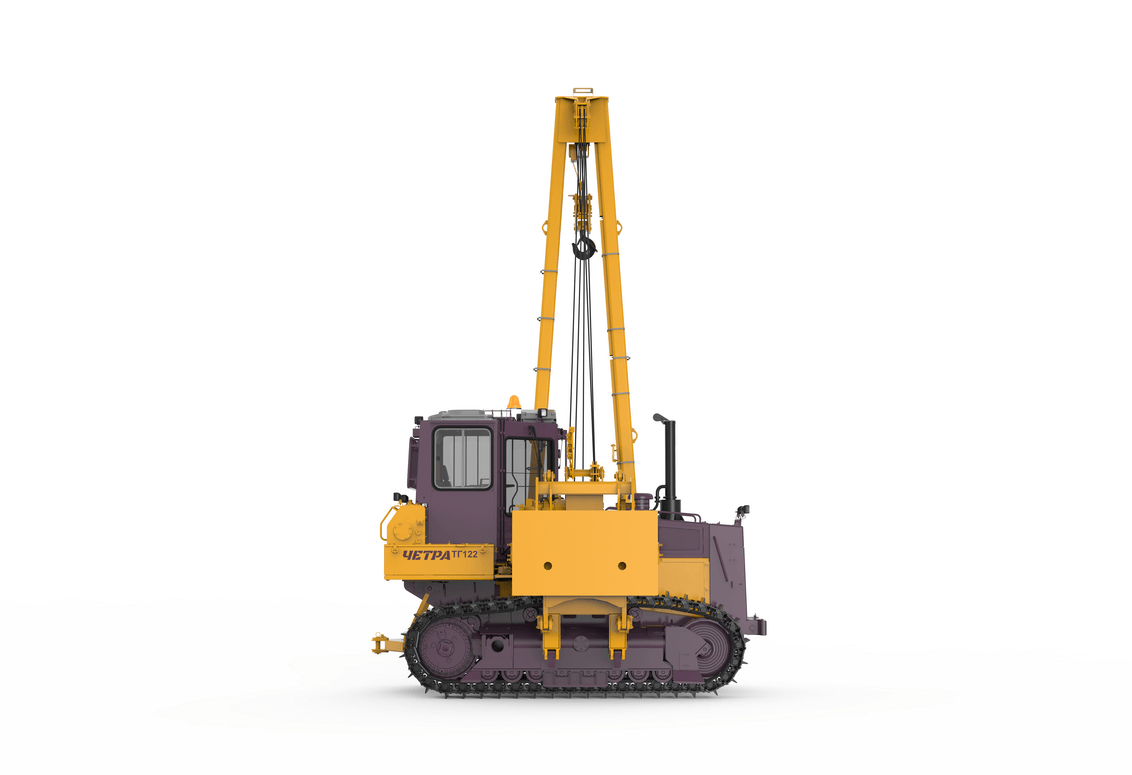

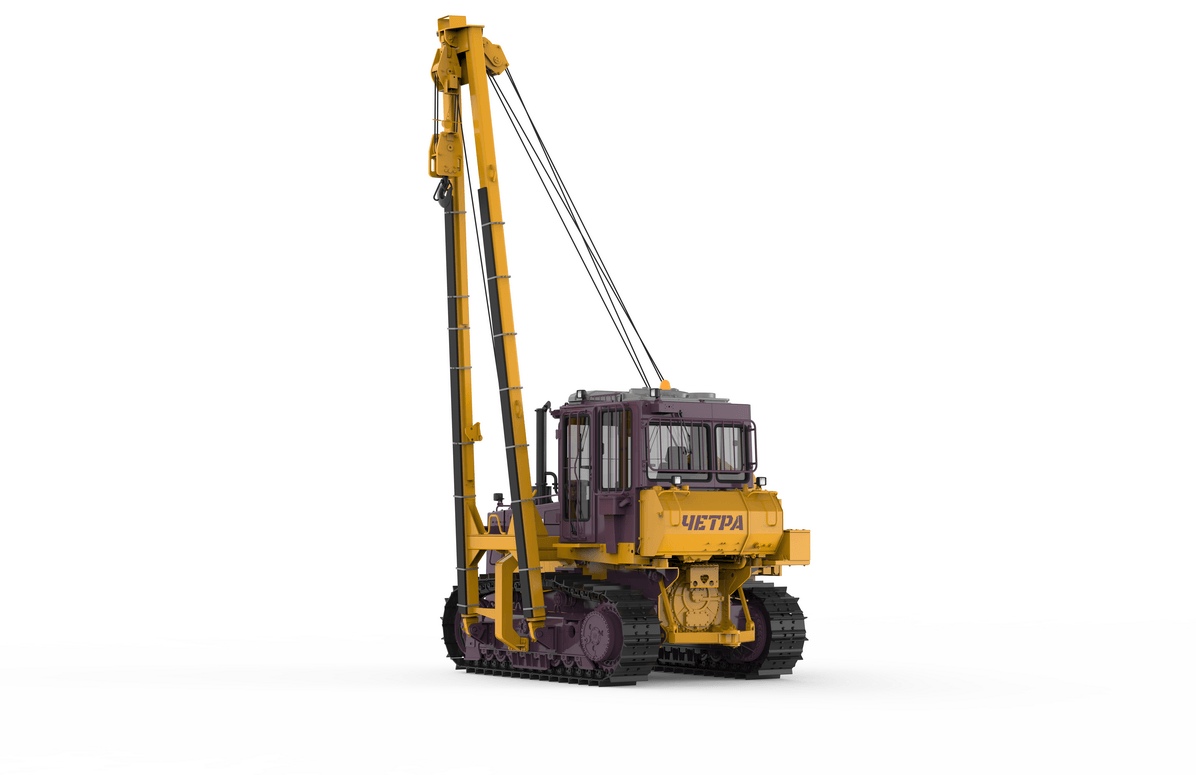

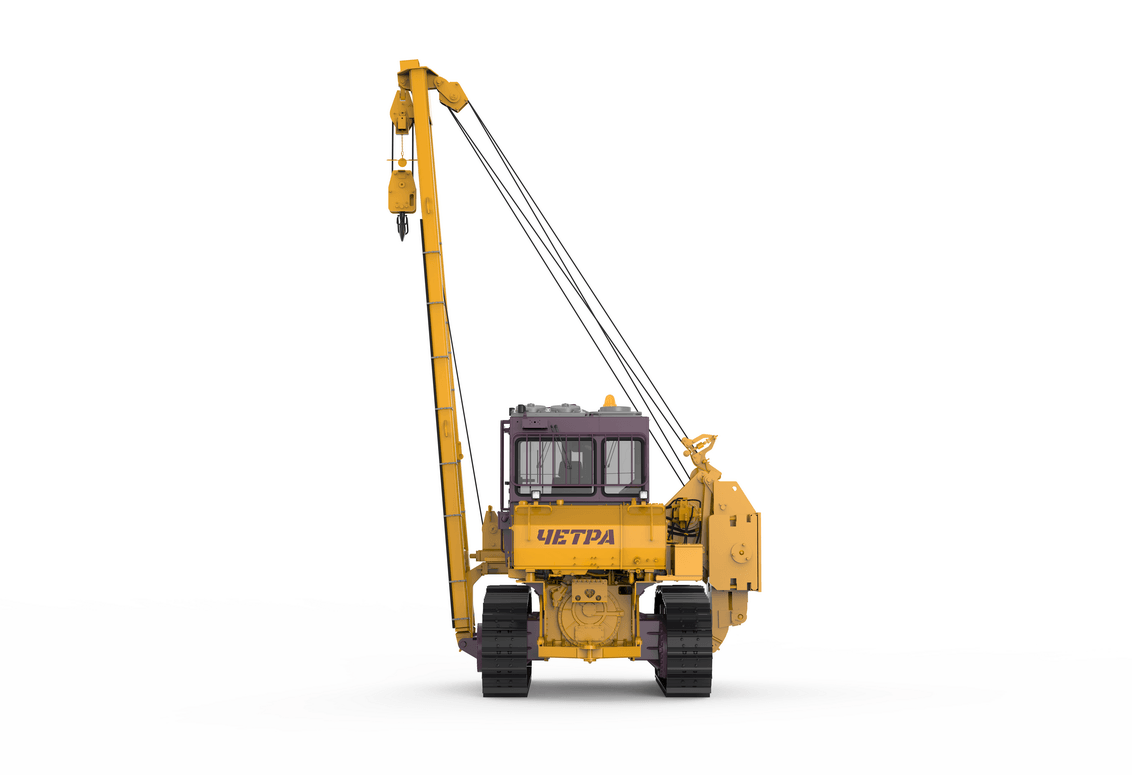

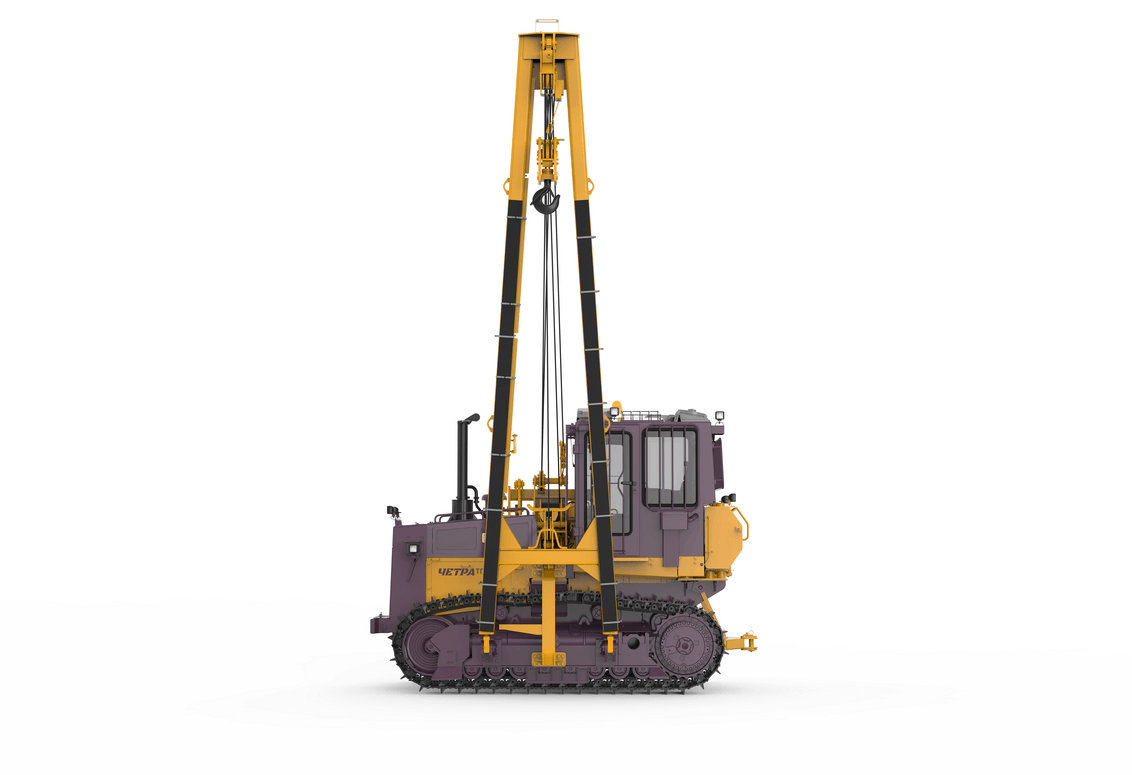

Кран трубоукладчик ТГ122

Общая информация.

Грузоподъёмность: Номинальная грузоподъёмность трубоукладчика ЧЕТРА 122 – 12 500 кг.
Повышенная устойчивость: Достаточная ширина колеи и большая длина опорной поверхности гусеницы в сочетании с легко регулируемыми противовесами обеспечивают машине повышенную устойчивость и высокую безопасность.

Технические характеристики.
Трансмиссия.

Планетарная коробка передач, переключаемая под нагрузкой, с муфтами диаметра 345 мм, работающими в масле и  обладающими высокой способностью передачи крутящего момента, обеспечивающая  три передачи переднего и  три передачи заднего хода. Конструктивно объединена с согласующим редуктором и главной передачей в единый силовой блок, устанавливаемый в корпус заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 390 мм, максимальным коэффициентом  трансформации Ко=2,539 с редуктором привода насосов, соединяется с коробкой передач шлицевой муфтой, устанавливается на передней стенке заднего моста.  Гидротрансформатор соединен с двигателем через карданную передачу  и упругую муфту, установленную на двигателе.

Ходовая часть.

Подвеска: жёсткая с поперечной балкой. Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа «двойной конус».

• Число опорных катков с каждой стороны — 8
• Число поддерживающих катков с каждой стороны — 2

Гусеницы: сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире, что служит увеличению ресурса. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.

• Шаг звена — 203 мм
• Число башмаков с каждой стороны — 43
• Высота грунтозацепов — 65 мм
• Ширина башмака — 560 или 910 мм
• Площадь опорной поверхности — 3,385 м2
• Давление на грунт, не более — 0,66 кГ/см2

Трубоукладочное оборудование.

• Грузоподъёмность  — 12,5 т (на плече 2,5 м), 26,5 т (на плече 1,22 м).
• Предназначен для укладки труб в траншею и других погрузочно — разгрузочных работ.
• Кратность полиспастов: грузового — 4, стрелового — 4.

Крюк: Крюк приводиться в движение через полиспастную систему с помощью лебедки. Высота подъема крюка на вылете 1,5 м — 5,7 м или 7,7 м
Скорость подъема и опускания крюка 8-21м/мин при частоте вращения коленчатого вала 2000 об/мин

Стрела: Стрела представляет собой сварную конструкцию из трубы квадратного сечения. Приводится в движение через полиспастную систему с помощью лебедки.

• Длина стрелы 7 или 9 м.

• крюка — 16 мм х 56 м, стрелы — 16 мм х 46 м
• крюка — 16 мм х 56 м, стрелы — 16 мм х 56 м

Противовесы:  в виде набора из 4-х плит, массой 423 кг каждая, установлены на раме противовеса, управляемой гидравлически.

• Масса противовеса с рамой — 2850 кг.

Привод лебёдкок стрелы и крюка осуществляется гидромоторами. Управление гидромоторами осуществляется распределителем, который позволяет приводить во вращение одновременно барабаны стрелы и крюка, с различной скоростью и в любом направлении. Гидросистема имеет систему очистки через бумажные сменные фильтроэлементы. Приводы лебедок имеют встроенные в барабаны планетарные ряды с постоянно замкнутым тормозом и автолог для исключения растормаживания тормоза на подъеме. Смазка и охлаждение подшипников, шестерен и тормозов привода — автономная. Конструкция привода лебедок позволяет осуществлять замену любого модуля без демонтажа всего привода с трубоукладчика.

Преимущества.

• трубоукладчики оснащены двигателями "Cummins", которые по уровнювыбросов вредных веществ соответствуют самым жестким международнымстандартам, предъявляемым в настоящее время к спецтехнике (Trier 3/Stage III, Stage III A);
• установлены монолитные алюминиевые радиаторы производства AKG Германия;
• применение в радиаторной установке охладителей воздуха типа"воздух-воздух" и охладителей топлива повысило КПД двигателя, снизилоуровень выброса вредных веществ в атмосферу;
• установлены дополнительные топливные фильтры "Fleetquard" сфункциями сепарации воды и подогрева топлива. Прозрачная крышка данныхфильтров обеспечивает визуализацию индикацию срока службы фильтрующегоэлемента;
• установлены современные жидкостные отопители "Эберспехер" дляпредпускового разогрева двигателя и кабины с автоматическим управлением.Их применение обеспечивает легкий запуск и увеличивает срок службыдвигателя, а также приводит к уменьшению вредных выбросов в атмосферу;
• на трубоукладчиках ЧЕТРА ТГ122 будут устанавливаться в ближайшеевремя шестеренные насосы (с чугунным корпусом и косозубыми шестерными)фирмы "DAVID BROWN". На трубоукладчиках ЧЕТРА ТГ222, ЧЕТРА ТГ302, ЧЕТРАТГ511 применяются гидрораспределители, гидравлические и электронныеджойстики, а также аксиально-поршневые регулируемые насосы фирмы "BOSCHREXROTH". На всех моделях  применяются гидросистемы, чувствительные кнагрузке (LS системы), а на трубоукладчиках с гидроузлами фирмы "BOSCHREXROTH" - LUDV системы, позволяющие производить совмещенные операциинезависимо от нагрузки и скоростей операций;
• модульная конструкция всех узлов и систем;
• трехточечная полужесткая подвеска с вынесенной осью качания тележек;
• опорные и поддерживающие катки и направляющие колеса с одноразовойсмазкой на весь срок службы с самоподжимными уплотнениями типа "двойнойконус";
• гидромеханическая трансмиссия с планетарной коробкой передач и двухступенчатой бортовой передачей, экономичный дизель;
• кабины устанавливаются на гидроопоры, оснащены стеклопакетами,системой обеспечения микроклимата (кондиционеры и отопители),стеклоочистителями и омывателями, солнцезащитными шторами,аудиосистемами. В кабинах имеются мини-бары для охлаждения воды инапитков;
• каркасные элементы ROPS-FOPS;
• ограничители подъема крюка и стрелы, постоянно замкнутые дисковые тормоза для предупреждения падения груза.

• Звуковой сигнал;
• Заднее прицепное устройство;
• Переднее буксирное устройство;
• Защита двигателя и трансмиссии;
• Шарнирное ограждение радиатора;
• Генератор переменного тока 85 А;
• Аккумуляторные батареи (2), 12V, 190 Ач (напряжение бортовой сети 24 V).
